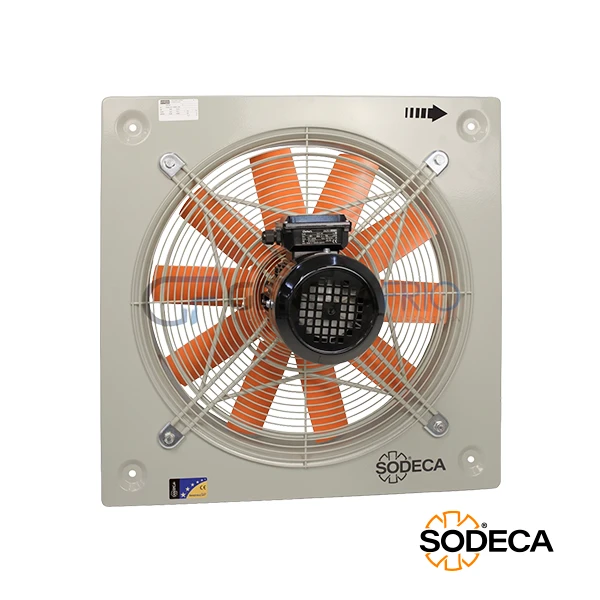

El ventilador helicoidal mural de la serie HC (60Hz) de Sodeca está diseñado para integrarse en sistemas de ventilación que requieren alta robustez estructural y eficiencia electromecánica. Su marco soporte está fabricado en chapa de acero, acompañado de una hélice en poliamida 6 reforzada con fibra de vidrio, lo que le confiere una alta durabilidad ante el estrés operativo continuo.
Este equipo cuenta con motores de diseño multitensión y rodamientos a bolas, alcanzando niveles de protección IP55 en la mayoría de sus variantes, junto con un aislamiento clase F. Además, incorpora un acabado anticorrosivo en resina de poliéster polimerizada, tratado previamente con tecnología libre de fosfatos, lo que asegura su rendimiento en entornos exigentes con variaciones térmicas entre -25 °C y +60 °C.
La serie HC 60Hz abarca una extensa gama de configuraciones. A continuación, se detallan los parámetros principales de la línea:
Montaje mural para sistemas de ventilación y extracción mecánica en instalaciones técnicas, industriales y comerciales que requieran movimiento de aire con dirección motor-hélice como configuración estándar.
Características principales
- Marco soporte en chapa de acero resistente.
- Hélice en poliamida 6 reforzada con fibra de vidrio.
- Motor clase F con protección mecánica IP55 (IP54 en variantes monofásicas específicas).
- Tratamiento anticorrosivo en resina de poliéster polimerizada.
- Motor multitensión para redes de 220V a 480V (60Hz).
- Motores de eficiencia IE3 disponibles para capacidades ≥ 0.75kW (según configuración).
Beneficios
- Tolera entornos operativos severos con temperaturas de -25 °C a +60 °C.
- Previene la corrosión temprana de la estructura mediante su tratamiento nanotecnológico sin fosfatos.
- Disminuye los riesgos mecánicos gracias a la rejilla de protección según la norma UNE-EN ISO 12499.
- Adaptabilidad total a distintas instalaciones de suministro eléctrico debido a su motor multitensión.
Especificaciones técnicas
- Marca: Sodeca
- Modelo/Serie: HC
- Frecuencia: 60Hz
- Material de hélice: Poliamida 6 reforzada con fibra de vidrio
- Material de marco: Chapa de acero
- Aislamiento del motor: Clase F
- Protección de motor: IP55 (excepto monofásicos tamaño 45 al 63: IP54)
- Temperatura de trabajo: -25 °C a +60 °C
- Eficiencia del motor: IE3 (aplica a potencias ≥ 0.75kW, excepto monofásicos y modelos de 8 polos o 2 velocidades)
- Alimentación admitida: 220/380V, 254/440V, 265/460V, 277/480V
- Dirección del aire: Motor-Hélice
- Acabado: Anticorrosivo (resina de poliéster 190 °C)
Modelos y variantes
La serie incluye variaciones por diámetro nominal de la hélice (del 25 al 100), tipo de corriente (Monofásico o Trifásico) y número de polos del motor (determina la velocidad y caudal máximo). Existen versiones de caudal alto (indicadas con /H en el código de pedido). El rango abarca desde el modelo compacto HC-25-4M/H (1300 m³/h) hasta el modelo industrial de gran capacidad HC-100-4T/H (54000 m³/h).
Aplicaciones
Solución de extracción y ventilación para montaje en pared, diseñada para uso industrial y logístico donde se precise una amplia cobertura de caudal y un alto nivel de protección mecánica.
Contenido del Producto
- Conjunto de ventilador helicoidal con marco, motor y hélice.
- Modelos 25 al 63 incluyen rejilla de protección.

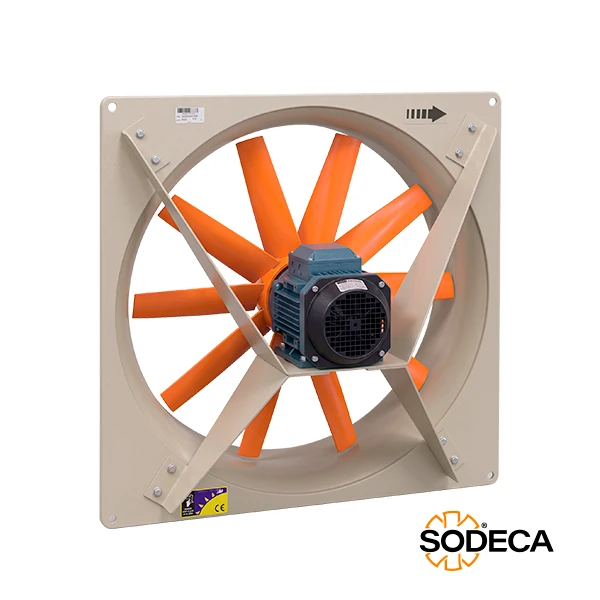

- Modelos 71, 80, 90 y 100 NO incluyen rejilla de protección de fábrica (se adquiere como accesorio extra).
Instalación / Uso
- Instalación de montaje mural (marco soporte incluido).
- Por defecto, el equipo impulsa el aire en dirección motor hacia hélice (Versión estándar “I – Impelente”).
- Dirección inversa (Aspirante) disponible únicamente bajo demanda a fábrica.
