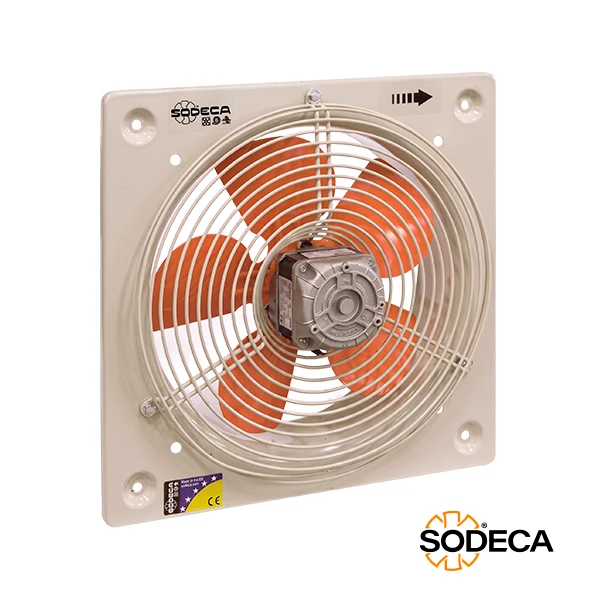

Los ventiladores helicoidales murales de pequeño diámetro de la serie HCD de Sodeca están desarrollados para proporcionar un flujo de aire eficiente y seguro en instalaciones de pared. Estos equipos integran un marco soporte robusto fabricado en chapa de acero y una hélice ligera en chapa de aluminio, optimizando su rendimiento mecánico.
El diseño del equipo establece una dirección de aire de motor a hélice y viene equipado de fábrica con un cable de conexión incorporado para simplificar el proceso de instalación eléctrica. Además, su estructura garantiza la seguridad operativa del usuario mediante una rejilla de protección contra contactos que cumple con la normativa UNE-EN ISO 12499.
Marco soporte construido en chapa de acero. Hélice fabricada en chapa de aluminio. Motores de espira de sombra con funcionamiento monofásico a 60Hz. Acabado anticorrosivo en resina de poliéster polimerizada a 190 ºC. Tratamiento previo de desengrase nanotecnológico libre de fosfatos. Cable de conexión eléctrica incorporado. Resistencia a la corrosión: Su recubrimiento especializado de resina de poliéster con tratamiento libre de fosfatos protege al equipo contra el desgaste ambiental. Seguridad certificada: La rejilla de protección incluida previene el contacto accidental con la hélice, cumpliendo con estándares internacionales de seguridad. Versatilidad térmica: Su diseño permite una operación continua y estable en temperaturas ambientales que van desde los -25ºC hasta los +50ºC. Instalación rápida: Al incluir el cable de conexión, reduce el tiempo y los insumos requeridos para su montaje en muro.
Características principales
- Construcción robusta con marco de chapa de acero y hélice de chapa de aluminio.
- Rejilla protectora según normativa UNE-EN ISO 12499.
- Motor de espira de sombra, monofásico (110/120V o 220V a 60Hz).
- Modelos 20 al 35 incluyen motores clase B, protección IP44 y cojinetes de fricción autolubricados.
- Modelo 40 incluye motor clase F, protección IP54 y rodamientos a bolas.
- Tratamiento anticorrosivo en resina de poliéster polimerizada a 190 ºC.
Beneficios
- Alta durabilidad industrial: Sus materiales de fabricación (acero, aluminio y poliéster) aseguran una larga vida útil en montajes de pared.
- Diseño adaptativo: Ofrece una versión superior (modelo 40) con protección IP54 y clase F para aplicaciones que demandan mayor resistencia térmica y aislamiento de partículas.
- Operación amigable y segura: Previene riesgos mecánicos con su protección normada y facilita el arranque gracias a su cableado integrado.
Especificaciones técnicas
- Marca: Sodeca
- Modelo / Serie: HCD (20, 25, 30, 35, 40)
- Fases: Monofásico Voltaje: 110/120V o 220V
- Frecuencia: 60 Hz
- Material del marco: Chapa de acero
- Material de la hélice: Chapa de aluminio
- Temperatura de operación: -25ºC a + 50ºC
- Protección IP: IP44 (Modelos 20 al 35) / IP54 (Modelo 40)
- Clase de motor: Clase B (Modelos 20 al 35) / Clase F (Modelo 40)
- Dirección de aire: Motor a hélice
Modelos y variantes
- HCD-20-4M: 560 m³/h, 36W, 1.15 Kg, 38 dB(A)
- HCD-25-4M: 960 m³/h, 50W, 1.60 Kg, 43 dB(A)
- HCD-30-4M: 1350 m³/h, 76W, 2.15 Kg, 48 dB(A)
- HCD-35-4M: 1820 m³/h, 115W, 6.20 Kg, 53 dB(A)
- HCD-40-4M: 3100 m³/h, 180W, 7.20 Kg, 57 dB(A)
Aplicaciones
Este equipo está diseñado exclusivamente para instalaciones y montaje tipo mural (en pared), desempeñándose como un ventilador de pequeño diámetro.
Contenido del Producto
- Ventilador helicoidal con marco y hélice.
- Rejilla de protección contra contactos.
- Cable de conexión incorporado.
Instalación / Uso
El diseño estructural establece que el aire debe fluir en dirección motor-hélice. Es un equipo para montaje mural. Bajo demanda del cliente, se pueden solicitar bobinados especiales para conectar a diferentes tensiones eléctricas.
